SP3005BF
是一款用于5串鋰電池的保護芯片，SP3005BF內部集成了高精度的電壓、電流檢測電路，能夠實現每串電池的過壓、欠壓保護，以及整串電池的充電過流、放電過流、短路保護和充放電的溫度保護等。
詳細介紹
文檔與工具
樣品及購買
SP3005BF是一款用于5串鋰電池的保護芯片，SP3005BF內部集成了高精度的電壓、電流檢測電路，能夠實現每串電池的過壓、欠壓保護，以及整串電池的充電過流、放電過流、短路保護和充放電的溫度保護等。SP3005BF內部集成N型MOSFET的驅動電路，能夠直接驅動外部N型充電管和放電管。
此外，SP3005BF具有極低的電流消耗，正常工作時其工作電流小于30uA。
SP3005BF采用TSSOP16封裝。

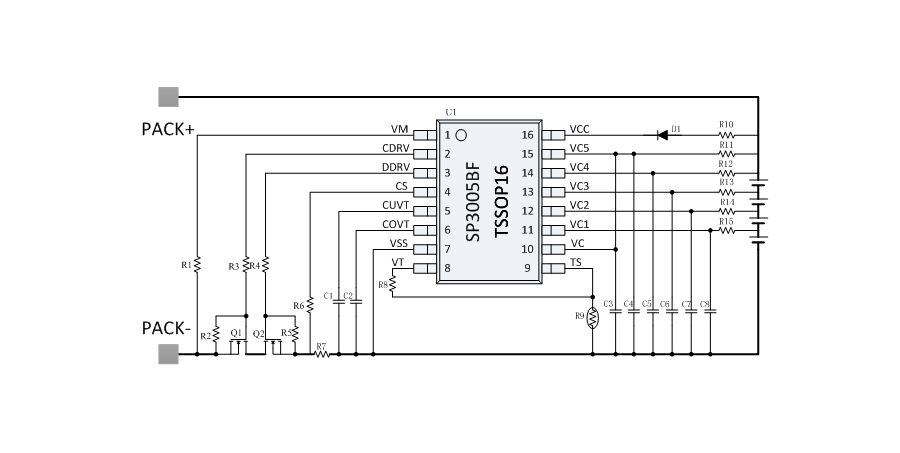

典型應用框圖
應用
● 高精度電壓檢測
● 過充電壓保護基準：4.25V±25mV
● 過充恢復電壓基準：4.05V±25mV
● 放電欠壓保護基準：2.70V±50mV
● 放電欠壓恢復基準：3.00V±50mV
● 高精度充放電電流檢測
● 二級充電過流基準：
第一級：-40mV±10mV
第二級：-80mV±20mV
● 三級放電過流
放電過流一級：100mV±10%
放電過流二級：200mV±10%
● 短路保護基準：500mV±10%
● 溫度保護功能
● 獨立可調的充電高低溫保護
● 獨立可調的放電高低溫保護
● 極低的消耗電流
● 正常工作：≤30uA
● 電動工具
● 家用無繩電器
● 園林工具
● UPS后備電池系統
