SP5521F

是一款高效率、升壓型LED背光驅動DC/DC控制電路,采用特殊的高壓工藝進行設計,使電路可以在12V和24V電源電壓輸入下,穩定可靠的工作

詳細介紹 文檔與工具 樣品及購買

        SP5521F是一款高效率、升壓型LED背光驅動DC/DC控制電路,采用特殊的高壓工藝進行設計,使電路可以在12V和24V電源電壓輸入下,穩定可靠的工作;電路采用固定關斷時間控制模式,關斷時間通過外部電阻精確調節,靈活的關斷時間設置方式,極大地擴展了SP5521F的應用范圍;電路利用補償電容進行軟啟動,減小啟動瞬間尖峰電流對輸出的沖擊;高精度的200mV內部基準電壓,大大提高了LED恒流精度,LED電流通過外部電阻進行精確設置。

        SP5521F提供完善的保護功能,包括輸入電壓欠壓保護(UVLO)、逐周期的功率管過流保護(OCP)、過溫保護(OTP)。

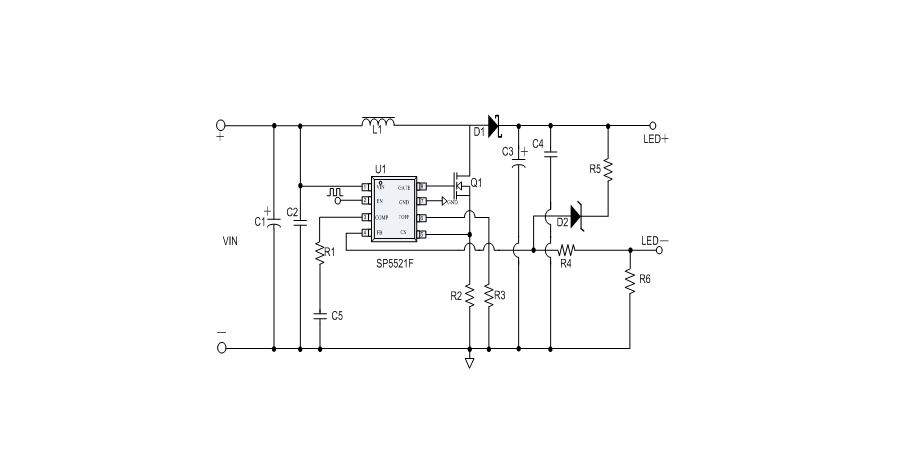

典型應用框圖

功能

 ● 內置上電軟啟動

 ● 內置前沿消隱(LEB)功能

 ● 逐周期過流保護(OCP)

 ● 輸入電壓欠壓保護(UVLO)

 ● 過溫保護(OTP)

 ● 關斷時間電阻可調

 ● 效率可達90%以上

 ● 寬電壓輸入范圍:8V~35V

 ● SOP8無鉛封裝

應用

 ● LED背光驅動

 ● LED照明驅動
